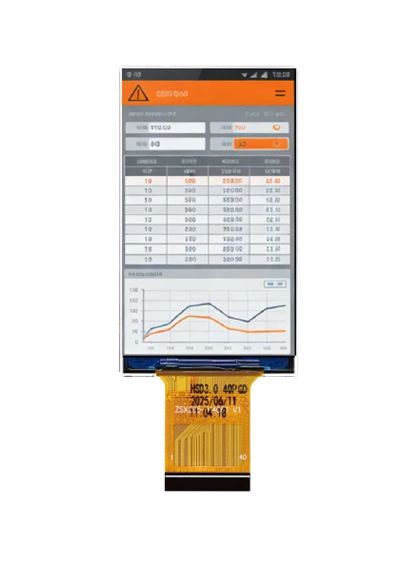

See integreeritud TFT LCD-moodul, mis on loodud ekstreemsete välikeskkondade jaoks, ühendab suure -heledusega optilise jõudluse, tugeva mehaanilise taluvuse ja tundliku puutefunktsiooni kompaktseks, mis on kohandatud kaasaskantavate andmekogujate, vastupidavate mobiilsete arvutite ja välistingimustes kasutatavate kontrolliseadmete jaoks.

Tehnilised andmed

Parameetri kategooria	Tehniline spetsifikatsioon
Eraldusvõime vahemik	QVGA (320x240) kuni WXGA (800x1280)
Hostiliidesed	MIPI DSI (1-4-rajaline), RGB, SPI
Loogikapinge (VDD)	1,8 V kuni 3,3 V
Töötemperatuur	-20 kraadi kuni +70 kraadi (laiendatud: -30 kraadi kuni +80 kraadini)
Säilitustemp	-30 kraadi kuni +80 kraadi
Kukkumiskindlus	Kuni 1,5 meetrit betoonile
Vibratsiooniprofiil	Vastab tööstusliku juhusliku vibratsiooni standarditele

Ekraani jõudlus ja optika

Paneeli tehnoloogia:Tavaliselt on must IPS-struktuur, mis tagab staatilise kontrastsuse vahemikus 800:1 kuni 1000:1.

Vaatenurgad:Täielikud 85/85/85/85-kraadised sümmeetrilised vaatamisomadused, mis takistavad värvide ümberpööramist kallutatud töö ajal.

Reageerimiskiirus:Kombineeritud pikslite reageerimisaeg alla 25 ms, vältides liikumise hägusust kiire kasutajaliidese navigeerimise või andmete sisestamise ajal.

Puuteekraan ja kasutajaliides

PCAP-i integreerimine:

Toetab kuni 10 sõltumatut puutepunkti, kasutades kõrge signaali{1}}/-mürasuhte kontrolleri IC-sid.

Kinnaste ja niiskuse kasutamine:

Püsivaraalgoritmid võimaldavad täpset jälgimist läbi raskete töökinnaste (paksusega kuni 3 mm) ning tugeva vihma või vedelikupritsmete ajal.

Katteklaasi vastupidavus:

Keemiliselt tugevdatud aluminosilikaatklaas, millel on 7H pinna kõvadus ja -sõrmejäljevastane oleofoobne kate.

Loetavus õues ja välitingimustes

Kõrge{0}}luminestsentsvalgustus:Tõhusad{0}}LED-massiivid, mis tagavad pinna heleduse vahemikus 600 kuni 1000 niti, tagades otsese päikesevalguse otsese loetavuse.

Pimestamisvastased-hooldused:Ümmargused polarisaatorid ja keemiline söövitus klaasi välispindadel, et hajutada ümbritseva valguse peegeldusi ja summutada peegeldavat pimestamist.

Soojusregulatsioon:Integreeritud üle{0}}temperatuuri kaitseahel taustvalgustuse draiveritesse, et stabiliseerida heledust kõrge termilise pinge korral.

Madala võimsusega-ekraanitehnika

Transflektiivne disain:

Valikulised paneelikonfiguratsioonid, mis peegeldavad ümbritsevat päikesevalgust, et täiendada taustvalgustust ja pikendada aku tööaega kaugtöödel.

Dünaamiline taustvalgustuse juhtimine:

Draiveri IC-desse integreeritud sisu adaptiivne heleduse juhtimine (CABC), et skaleerida taustvalgustuse voolu vastavalt pildi sisule, vähendades energiatarbimist kuni 25%.

Ooteseisundid:

Ülimalt-väikse energiatarbega ooterežiimid koos paneeliandmete säilitamisega, et kohe-põllul jätkata.

Mehaaniline integreerimine ja tihendamine

FPC tehnika:Paindlikud trükkskeemid, mis on optimeeritud paindereljeefide, lokaliseeritud jäikustega ja ZIF/B2B-pistiku paigutusega, et vältida liigeste murdumist kukkumispinge korral.

Sissepääsukaitse:Integreeritud kahepoolsed -kõrge{1}}sidemega vahtteibid, mis tagavad IP65 kuni IP67 kaitse peentolmu ja niiskuse sissetungimise eest.

Mõõtmete tolerants:Täpsed mehaanilised tolerantsid ±0,1 mm piires, et integreeruda magneesiumi-sulamist või tugevdatud polümeerraamidesse sujuvalt kukkumisel.

Kohandamise valikud

01/

FPC muudatus:Kohandatud kaabli pikkus, laius, komponentide paigutus ja tihvtide -ülesannete ümberpaigutamine, et need sobiksid olemasoleva emaplaadi paigutusega.

02/

Optilise liimimise häälestamine:Kohandatud liimi paksuse ja murdumisnäitaja sobitamine, et kõrvaldada optilised kummitused ja parandada löögi neeldumist.

03/

Kaaneklaasi trükkimine:Kohandatud siidist{0}}ekraangraafika ettevõtete logodele, spetsiaalsed puutetundlikud nuppude ikoonid ja sobivad tööstusdisaini äärised.

Kvaliteedikontroll ja testimine

Puhasruumi tootmine:Paigaldatud ISO klassi 1000 kuni klassi 10 000 tolmuvabadesse keskkondadesse, et kõrvaldada osakeste defektid optilises virnas.

Automatiseeritud optiline kontroll:100% automatiseeritud masinnägemise kontrollimine COG/FOG liimimise joonduse, joondefektide ja pikslite terviklikkuse jaoks.

Keskkonnastressi testimine:Usaldusväärsuse kontrollimine, sealhulgas kõrgel{0}}temperatuuril ja kõrgel-niiskusel säilitamine (85 kraadi /85%RH), termošoki tsüklilisus (-40 kraadi kuni +85 kraadi) ja elektrostaatilise laengu kindlus vastavalt IEC standarditele.

Tüüpilised rakendused

Logistika ja laondus:

Käeshoitavad vöötkoodikogujad ja varude haldamise terminalid jaotuskeskustes.

Kommunaal- ja väliteenus:

Pihushoitavad gaasidetektorid, kommunaalarvestite -lugemisüksused ja varade kontrollimise seadmed.

Avalik ohutus:

Mobiilsed biomeetrilised kinnitusüksused, liikluse viitamise terminalid ja taktikalise side riistvara.

Põllumajandus ja maamõõtmine:

Pinnase testimise arvestid, käeshoitavad saagianalüsaatorid ja kaasaskantavad GPS-mõõtmislogerid.

Korduma kippuvad küsimused

K: Mis on standardne töötemperatuuri vahemik?

V: Standardsed tööstuslikud konfiguratsioonid töötavad usaldusväärselt vahemikus -20 kraadi kuni +70 kraadi, laiendatud versioonid on saadaval kuni -30 kraadini ja kuni +80 kraadini.

K: Kas puutepaneel võib toetada pakse tööstuslikke kaitsekindaid?

V: Jah, kontrolleri tundlikkust ja läveparameetreid saab püsivara kohandamise ajal häälestada, et toetada raskeid talve- või kummikindaid.

K: Milline tehniline tugi on kohandatud FPC paigutuste jaoks saadaval?

V. Pakutakse põhjalikku disainiülevaatust ja prototüübi näidiste tuge, et joondada enne masstootmist tihvtid ja mehaanilised geomeetriad.

K: Kuidas on kõrge välisvalgus tasakaalustatud väikese energiatarbimisega?

V: Integreerides suure -tõhususega 1000-nitise LED-taustvalgustuse, pimestamisvastase klaasitöötluse ja sisu kohanduva heleduse juhtimise (CABC) otse draiveri arhitektuuri.
